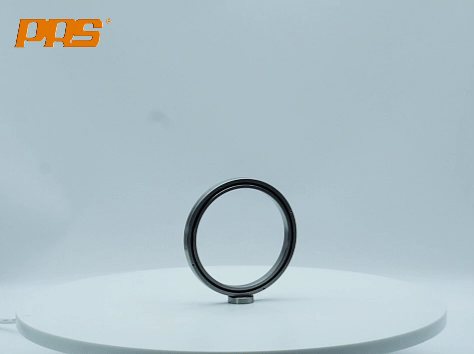

XRA系列交叉滾子軸承

發布日期：2022-10-09 11:25:44

XRA系列交叉滾子軸承（超薄壁，內圈旋轉，內圈外圈一體式設計，兩個外圈、一個內圈）
XRA系列交叉滾子軸承可替代：THK公司RA,RA-C系列、IKO公司CRBS系列。
該系列是內外圈超薄壁的緊湊型。適合于要求旋轉部的輕量、小型化的部位。

咨詢熱線：400-680-3790 在線留言

規格型號 產品介紹安裝方法應用領域軸承視頻

XRA系列交叉滾子軸承
結構：內圈外圈一體式設計，兩個外環、一個內環
旋轉：內圈旋轉
滾動組件：圓柱滾子, 交叉滾子
構造：徑向, 軸向
特性：高精度、超薄壁
內徑：最少：50 mm，最多：200 mm
外徑：最少：66 mm，最多：226 mm
寬度：最少：8 mm，最多：13 mm
適用：內環旋轉精度要求很高的場合

XRA系列交叉滾子軸承結構圖：

XRA系列交叉滾子軸承結構圖

XRA系列交叉滾子軸承型號參數表：

								單位：mm
公稱型號	外型尺寸			基本額定負荷		質量	對應型號
	內徑	外徑	寬度	徑向(KN)			對應型號
	內徑	外徑	寬度	徑向(KN)			THK	IKO
	d	D	B	C	Co	Kg	THK	IKO
XRA 5008	50	66	8	5.1	7.19	0.08	RA5008	CRBS508
XRA 6008	60	76	8	5.68	8.68	0.09	RA6008	CRBS608
XRA 7008	70	86	8	5.98	9.8	0.1	RA7008	CRBS708
XRA 8008	80	96	8	6.37	11.3	0.11	RA8008	CRBS808
XRA 9008	90	106	8	6.67	12.4	0.12	RA9008	CRBS908
XRA 10008	100	116	8	7.15	13.9	0.16	RA10008	CRBS1008
XRA 11008	110	126	8	7.45	15	0.15	RA11008	CRBS1108
XRA 12008	120	136	8	7.84	16.5	0.17	RA12008	CRBS1208
XRA 13008	130	146	8	7.94	17.6	0.18	RA13008	CRBS1308
XRA 14008	140	156	8	8.33	19.1	0.19	RA14008	CRBS1408
XRA 15008	150	166	8	8.82	20.6	0.2	RA15008	CRBS1508
XRA 16013	160	186	13	23.3	44.9	0.59	RA16013	CRBS16013
XRA 17013	170	196	13	23.5	46.5	0.64	RA17013	CRBS17013
XRA 18013	180	206	13	24.5	49.8	0.68	RA18013	CRBS18013
XRA 19013	190	216	13	24.9	51.5	0.69	RA19013	CRBS19013
XRA 20013	200	226	13	25.8	54.7	0.71	RA20013	CRBS20013

注：

1、附帶密封圈的公稱型號是XRA ***UU。
2、在要求高精度時，請選用內圈旋轉的方式。
3、如有需要或疑問，請聯系我們，我們會盡快為您答復。

您也可以直接發郵件到sales@lyprs.com 或致電： 400-680-3790，或者直接咨詢?cè)诰€客服。

交叉圓柱滾子軸承編碼規則：

【XRA/XRA-C、XRB/XRBC、XRE型號編碼示例】
XRB6013	UU	CC0	P2
型號 60：公稱內徑 13：公稱寬度	密封方式：無符號：無密封 UU：雙面密封 U：?jiǎn)蚊婷芊?/span>	徑向游隙符號 CC0：負游隙（預壓荷） C0：正游隙 C1：大游隙（比 C0 再大一點）	精度符號（只適用于 XRB 和 XRE 型號。對于 XRA 和 XRA-C 精度，需聯系普瑞森。）無符號：普通精度（P0 級） P6、P5、P4、P2、USP

交叉滾子軸承的選擇必須確認以下要求：

XRA/XRA-C/CRBS 系列的內圈旋轉精度：

XRA/XRA-C/CRBS 系列的內圈旋轉精度
單位（Unit）: μm
軸承內徑的公稱尺寸		徑向跳動
軸承內徑的公稱尺寸		軸向跳動
超過	以下	公差
40	65	13
65	80	15
80	100	15
100	120	20
120	140	25
140	180	25
180	200	30

XRA/XRA-C/XRBS 系列徑向游隙：

XRA/XRA-C/XRBS 系列徑向游隙			單位（Unit）: μm
滾子節圓直徑mm		CC0		C0
超過	以下	最小	最大	最小	最大
50	80	-8	0	0	15
80	120	-8	0	0	15
120	140	-8	0	0	15
140	160	-8	0	0	15
160	180	-10	0	0	20
180	200	-10	0	0	20
200	225	-10	0	0	20

XRA系列交叉滾子軸承（超薄壁，內環旋轉，內外圈一體式設計，兩個外環、一個內環）

XRA系列交叉滾子軸承的外圈和內圈都是一體式設計，外圈有兩個半環，內圈有一個。軸承壁為超薄壁設計，內外圈的厚度接近極限，因此有效降低了軸承的重量。軸承座和側壓法蘭都是輕質的。

XRA系列交叉滾子軸承可替代：THK公司RA,RA-C系列交叉滾子軸承、IKO公司CRBS系列交叉滾子軸承。

交叉滾子軸承有多種結構：分為兩半的內圈或外圈，以及內圈和外圈為一體的高剛性結構。兩半分割的結構在出廠時用螺栓或鉚釘固定在一起，以防止在運輸和安裝過程中分離。由于滾子是交叉排列的，因此只有一套交叉滾子環可以承受各個方向的載荷，其剛度是傳統型號的3至4倍。同時，由于交叉滾子軸承的內圈或外圈分為兩個結構，軸承間隙可以調整，即使施加預緊，也可以獲得高精度的旋轉運動。此外，由于其特殊的結構，它通常被用作工業機器人的關節軸承。

XRA系列交叉滾子軸承是一種設計精巧、功能強大的軸承系統，專為滿足高精度旋轉和承載能力的需求而設計。這一系列軸承采用了超薄壁設計，內外圈結構一體化，旨在為用戶提供重量輕、體積小的旋轉解決方案。

XRA系列軸承采用的兩個外圈和一個內圈的配置，通過交叉排列的滾子來提高軸承的承載能力和精度。交叉排列的滾子可以有效分散負載，減少變形，保證了設備運行的平穩性和精準度。

內圈旋轉的特性意味著XRA系列軸承能夠在內圈固定、外圈旋轉的應用場景中提供高精度的支持。此外，內外圈一體式設計進一步提升了軸承的整體剛性和穩定性，確保了高精度和高性能的運轉。

XRA系列的特色在于其超薄壁設計，這意味著軸承的內外圈厚度被設計得盡可能薄，以減輕整體重量，同時保持足夠的承載能力和剛性。這種設計使得XRA系列軸承特別適合安裝在空間受限或要求輕量化的應用場合，如精密儀器、機器人手部的旋轉關節、醫療設備和航空航天領域的部件。

總的來說，XRA系列交叉滾子軸承通過其超薄壁設計、一體式結構和交叉滾子配置，提供了一種既輕巧又能承受高負載、高精度旋轉需求的解決方案。這使得它們非常適合用于那些對精度、重量和尺寸有嚴格要求的高端應用場合。

洛陽普瑞森為交叉滾子軸承生產廠家，保證我們產品的質量。我們可以為您提供兩種類型的交叉滾子軸承，包括交叉圓柱滾子軸承和交叉圓錐滾子軸承。您可以聯系我們了解更多細節。

XRA系列交叉滾子軸承的安裝方法

安裝XRA系列交叉滾子軸承需要精細操作和注意細節，以確保軸承的理想性能和長期可靠性。以下是一個有條理的安裝指南：

1. 準備工作

○ 清潔：在安裝前，確保安裝表面、軸承和工具都干凈無塵。使用無紡布或干凈的布料清潔軸承的接觸面和安裝環境。
○ 檢查：檢查軸承和安裝表面有無損傷或異物。確認軸承型號和尺寸與設計要求一致。

2. 安裝環境

○ 穩定支撐：確保安裝表面平整、穩固，能夠均勻承受軸承的壓力。
○ 環境控制：盡可能在無塵室或清潔環境下進行安裝，減少污染風險。

3. 安裝軸承

○ 定位：輕輕將軸承放置到安裝位置，避免使用力過猛導致軸承損傷。
○ 對齊：確認軸承的安裝位置正確，內外圈對齊，確保軸承的旋轉軸線與工作軸線一致。
○ 固定：使用適當?shù)墓ぞ吆头椒ü潭ㄝS承。對于XRA系列交叉滾子軸承，可能需要通過螺栓或緊固件將軸承固定在機器上。確保緊固件均勻施加力，避免軸承受到不均勻的壓力。

4. 檢查與調試

○ 旋轉檢查：手動輕輕旋轉軸承，感受是否平滑無阻礙。檢查是否有異常聲音或摩擦感。
○ 軸向和徑向游隙：根據需要調整軸向和徑向游隙。XRA系列交叉滾子軸承設計精密，通常游隙非常小，但確保按照制造商的指導進行調整。
○ 預緊力：如果適用，根據制造商的規定調整預緊力，確保軸承在工作負載下的性能。

5. 最終檢驗

○ 功能測試：在實際工作條件下對軸承進行功能測試，檢查是否達到預期的性能。
○ 記錄：記錄安裝細節，包括安裝日期、軸承型號、緊固件扭矩值等，以便未來維護和檢修。

6. 維護和監測

○ 定期檢查：定期檢查軸承的運行狀態，包括溫度、噪音和旋轉平滑性。
○ 維護：根據制造商的推薦進行定期維護和潤滑，以延長軸承的使用壽命。

安裝XRA系列交叉滾子軸承時，遵循正確的程序和廠家的具體指導至關重要。精確和仔細的安裝可以最大化軸承的性能并延長其使用壽命。

XRA系列交叉滾子軸承的應用

XRA系列交叉滾子軸承由于其特殊的設計特性，如超薄壁設計、內外圈一體化結構以及交叉滾子的配置，使其在多個高精度和高性能要求的應用領域中非常受歡迎。下面是XRA系列交叉滾子軸承一些具體的應用場景：

1、精密機械和儀器：

在需要非常高精度和剛性的精密儀器、測量設備中，XRA系列軸承能夠提供高精度的旋轉和穩定支撐，比如在精密旋轉臺、醫療診斷設備和光學掃描設備中的應用。

2、機器人技術：

在機器人的關節和旋轉部件中，XRA系列軸承由于其輕質和高剛性特性，能夠提高機器人的動態性能和精確度，尤其是在工業機器人、服務機器人和醫療輔助機器人中的應用。

3、航空航天：

在航空航天領域，XRA系列軸承能夠滿足高精度、高可靠性和輕量化的需求，適用于衛星通信系統、航天器的關節以及航空器的控制系統中。

4、醫療設備：

在醫療設備，如手術機器人、CT掃描儀和核磁共振成像（MRI）設備中，XRA系列軸承的高精度和高剛性保證了設備的精確操作和穩定性，對提高診斷和治療的準確性至關重要。

5、半導體制造設備：

在半導體制造過程中，設備需要非常高的精度和穩定性，XRA系列軸承用于半導體制造設備、晶圓生產設備等，以確保加工精度和生產效率。

6、精密旋轉工作臺：

在金屬加工、雕刻和其他需要精密定位的應用中，XRA系列軸承可以提供穩定和精確的旋轉平臺，使得工作效率和精度大大提高。

通過這些應用場景可以看出，XRA系列交叉滾子軸承的設計旨在滿足那些對精度、輕量化、剛性和可靠性有非常高要求的應用的需要。它們?cè)谔岣咴O(shè)備性能、減少設計復雜性和增加系統可靠性方面發揮著關鍵作用。
